空間干霧消毒系統實施方案

1、空間干霧消毒系統簡介
空間干霧系統主要是利用物理手段將液體的STERIS殺孢子劑（主要成分過氧化氫、過氧乙酸和醋酸）轉變成氣溶膠狀態的“干霧”，讓其彌散在需要滅菌的空間，從而達到較好的滅菌效果。
由于干霧系統具有滅菌效果好，操作時間短，殺孢子劑無殘留，對環境無腐蝕，使用成本低，驗證支持完善。被廣泛應用于潔凈區空間消毒，制藥生產區的A/B區滅菌、C/D區消毒，無菌室空氣消毒，微生物實驗室空間滅菌，食品加工生產車間消毒，醫療器械生產車間空間滅菌，生物安全實驗室空間滅菌等需要空間消毒滅菌的地方。
1.1 空間消毒設備介紹
本系統方案基于客戶的應用需求，并且將來交付系統的性能評估也主要根據客戶的應用需求。在項目正式開始前，請仔細地審閱一遍項目方案。本方案中沒有涉及到的一些性能、功效、交付內容等不會包括在將來實際交付的系統中。
如果有任何噴霧參數的變化，請將信息反饋給您所在地區的銷售負責人，我們將據此重新制定方案。
客戶有責任核實所使用的化工原料特性，以確定系統正常運行。
1.2 系統概述
每一套模塊化噴霧系統出廠前都會經過以下測試：
? 針對液路和氣路的壓力測試，檢測泄漏
? 完整的電氣和控制回路測試
? 參數/軟件：針對交付用戶的實際應用所作的設定（基于客戶的應用信息）
1.3 設計參數&客戶現場條件
系統設計將基于以下參數：
液體參數：Steris殺孢子劑
• 液體適用于PP、316不銹鋼、全氟橡膠或特富龍等材料。
• 現場需提供的能耗：
壓縮空氣 ：
• 進口氣壓：5 bar
• 最大氣量：200NL/min
• 空氣質量要求：
• 根據DIN ISO 8573-1 標準，干凈和干燥的空氣
• 含固體 - 達到Class 5
• 含水量 – 至少class 4 (*) –冷卻到15°在室溫下
(設備所在位置)
• 含油量 – 至少達到class 5
• 客戶必須根據自己的工藝生產流程或者工藝要求確定或是定義所要使用的壓縮空氣的類型和質量。
• 標準工作環境：
• 室內安裝
• 最低環境溫度：5°C
• 最高環境溫度：40°C
• 最大相對濕度：90%
• 無防爆設計(Ex)
• 適用海拔高度：< 1000 m
• 具體結構：
• 現場管路連接尺寸：
• 進口氣路尺寸： DN8，1/4"
• 壓力罐氣路連接尺寸：DN8，1/4"
• 霧化空氣出口尺寸：DN8，1/4"
• 控制箱與小車連接時的氣路連接使用：PU軟管
• 液路接口均為卡箍式（除minifog接口以外）
• 從房間外控制箱到內部壓力罐氣路接口均為快插式接口，方便客戶維修拆裝。
• 尺寸示意圖：
• 長：480 mm
• 寬：340 mm
• 高 ：2000 mm（可根據要求定做）

1.4 移動消毒系統描述:
美國斯普瑞噴霧系統公司(Spraying Systems Co.)是全球領先的專業化噴嘴開發、設計、制造和銷售的跨國公司，有著70多年為工業領域提供各種各樣的解決方案的經驗，專長于各種精密?chē)婌F控制系統。我們將會提供專門的交鑰匙工程，以解決對用戶生產率影響較大的精確噴霧問題。從而為您的生產過程和制造工藝帶來持續穩定得改善。
美國斯普瑞噴霧系統公司已經通過了ISO14000 & ISO9001認證。AutoJet Technologies （歐洲公司）則具備VCA 和ISO 9001認證,并且被其定義為：“安全的、健康的、環境控制的工業設備提供商”。
1.4.1 系統功能描述：
來自于客戶現場潔凈的壓縮空氣源經總氣路控制箱過濾減壓到合適的氣壓后分為2路，一路到壓力罐將罐內的滅菌劑供應到噴霧器上，另一路直接到噴霧器作為霧化空氣用途。經噴霧器霧化后的消毒劑可快速的彌散到消毒區域內。并且客戶可根據需要移動小車。控制箱可以置于消毒區域的外部進行壓力和時間的設定，避免了需修改參數而進入消毒空間對人員的傷害。
系統優勢：
? 微細噴霧器產生＜10 um的微細噴霧，快速擴散，加強消毒效果；
? 便于操作，沒有安裝工作，移動小車，方便移動；
1.4.2 移動消毒系統主要由4部分組成:
1) 霧化空氣氣路控制
2) 壓力罐
3) 微細噴霧器
4) 室外控制箱
1.4.2.1 霧化空氣氣路控制
1.4.2.2 壓力罐單元

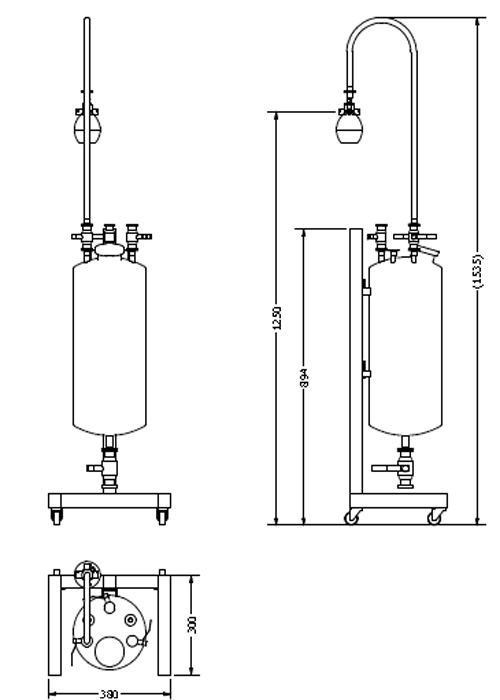

• 一個5 加侖（18L）壓力罐(316L) ：
• 一個移動小車，材質不銹鋼，用于承載壓力罐，便于用戶移動到不同的使用地點。
• 壓力罐設計耐壓1.0MPa，理論爆破壓力2.0MPa，實際使用壓力0.2MPa，氣控箱最大提供壓力0.7MPa，故不存在爆破危險。另氣控箱內裝有高壓壓
力開關報警，壓力罐配有手動泄壓閥。
1.4.2.3 微細噴霧器

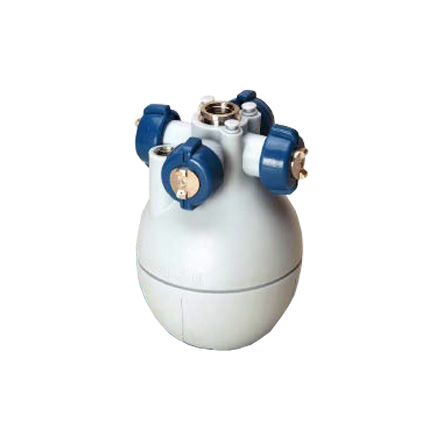

• 噴霧器材料：主體聚丙烯，噴頭為316L不銹鋼
• 噴霧器的流量參數：配置型號為4頭的SU2.5N款

• 噴霧器優勢：
a) 直接迅速增加空氣滅菌劑分布
該噴霧器可產生超細的霧化顆粒＜10 um, 提高干霧在對應區域空氣中的擴散、蒸發程度和減少蒸發時間，從而達到快速的消毒效果。
b) 靈活的配置促進有效的消毒
迷你型噴霧器具有4個方向可調的噴頭，可以根據房間布局靈活的調整噴嘴的布置。另外，我們的霧化噴嘴根據氣壓改變霧化空氣的噴出角度，達到有效的均勻分布的目的，防止過度噴霧，或是噴霧不足。
c) 噴霧粒徑分布的詳細測試報告
可以提供噴霧器對應噴頭的噴霧粒徑分布詳細測試報告，另外也可以根據客戶要求對訂購的噴霧器做專門的噴霧粒徑分布詳細測試。
d) 控制分體，提供室外單獨控制箱
操作控制箱小巧精致，操作方便，操作箱與消毒小車采用分體式設計，可分別安裝于不同區域。壓力表、減壓閥安裝于滅菌室外，在滅菌過程中方便監測控制。
手動控制：?jiǎn)⑼０粹o控制，可根據實際消毒情況，隨時啟停消毒系統。
時間控制：通過時間控制器，可設定噴霧時間和間隔時間，實現全自動噴霧控制，達到噴霧消毒和節省材料的目的。
e) 壓力報警器

提供進氣低壓聲光報警，外置控制箱可根據客戶要求安裝于指定位置。當壓力不在設定范圍一定時間（時間可根據客戶要求設定）之后，報警器將一直報警，需手動取消復位。

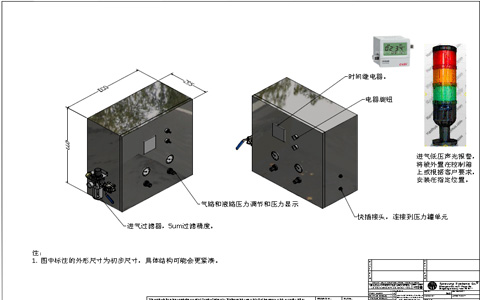

1.4.2.3 室外控制箱
• 時間控制系統，可設置參數：
• 噴霧時間
• 間歇時間
• 聲光報警


1.4.3 文檔資料
殺孢子劑驗證報告、材質兼容性驗證報告、殺孢子劑MSDS、產品無毒性報告、ISO14000和ISO9000體系認證，供應商提供符合GMP標準文件、一套文檔，包括：操作手冊、流程圖和維護手冊。
1.4.4 包裝
整個系統被很好地包裝在一個木箱中，保證能安全運抵目的地。

1.5 標準配置
系統主要組成                       數量
手動控制回路                        1
壓力罐單元( 5加侖316L)     1
微細4頭噴霧器                      1
室外控制箱                             1
文檔資料                                 1
包裝                                         1
調試和一年質保                     1
